Индикатор передач Yamaha xjr 400-1200-1300 своими руками...
На примере Yamaha XJR 1300 1999 г.

Для начала нужно захотеть это сделать самому...  8)

Ну что приступим ... открываем крышку с левой стороны двигателя которая прикрывает ведущую звезду с цепью... и снимаем датчик нейтрали.. ( Открутив три болта крепления и винт крепления провода нейтрали...  )



Как датчик сняли... видим копирный ( червячный ) вал с торца.. на нем есть маленький штрек латунный на пружине... который при переключении ходит по кругу и в положении нейтрали замыкается с контактом нейтрали ... на датчике нейтрали ... по этому и загорается на панели лампа нейтрали....

Положение нейтрали


Положение пятой передачи


Нам нужно что бы при переключении была индикация передач... то есть нам нужно на датчике нейтрали добавить еще 5 контактов... ( это ответственный момент ... для начала нужно правильно разметить на датчике нейтрали.. в каком месте расположить дополнительные пять контактов...  )

Пару слов об этом.. я это делал по трем точкам ... на каждой передаче промерял и отмечал точку на датчике нейтрали...  лучше померить это не один раз .. а потом еще раз проверить ...

Вот как то так


Альтернативный способ разметки ( Предоставленный пользователем Slavik )

Нужно сделать из прозрачной пластмассы ( пластик, оргстекло ) форму датчика нейтрали ( шаблон ) и при переключении уже будет точно видно где останавливается латунный штрек .. на этих местах делаем отверстия ... и потом накладываем на сам датчик нейтрали и отмечаем точки для сверления.....)))





Как это все сделали ... можно приступать к сверлению отверстий в датчике нейтрали ... и завернуть в них маленькие винты 2-3 мм в диаметре....

Типа этого..




Как винты завернули в датчик нейтрали ... нужно проверить правильно ли мы попали по местам .. и настроить длину  винтов... ставим датчик на место ... и на каждой передаче проверяем контакт с массой .. любым мультиметром в режиме прозвонки ... если нет контакта то нужно довернуть тот или иной винт .... ( Провода припаивать к винтам ... нужно осторожнее что бы винты не сильно грелись и не поплавали пластмассу датчика нейтрали.. я это делал в воде.. весь датчик был в воде тока торчали сами винты  :D   )

Приступим к сборке блока ( распределения и блокировки... ) ориентируясь вот этой схемой.....

Схема индикатор передач Yamaha xjr 1300.


Для XJR 400 к общей схеме нужно добавить еще вот этот кусок схемы... ( Схема 6-ой передачи...  )

Схема 6-ой передачи


Для этого нам понадобится розетка Lan ( 2X ) семь резисторов сопротивлением 1 КилоОм.. и 27 диодов.. и сам индикатор ( Семи сегментный с общим анодом.. с общим плюсом... ) ну и два кабеля витой пары .. я брал один 3 метра ( это к индикатору на панель...  ) второй 2 метра ( на датчик нейтрали ) ну и не большой опыт паяния ;) Маркировку диодов и резисторов не знаю... просто пришел в магазин и объяснил для чего нужно ... вот такие дали...
Я схему перепаивал .. менял резисторы с 1 КилоОма на 300 Ом.. так как при выезде на улицу было не видно какая цифра на индикаторе...

Розетка Lan


Диоды и резисторы


Семи сегментный индикатор  ( Я выбрал зеленого цвета )


Как все спаяли согласно схеме ... проверяем... работоспособность схемы...

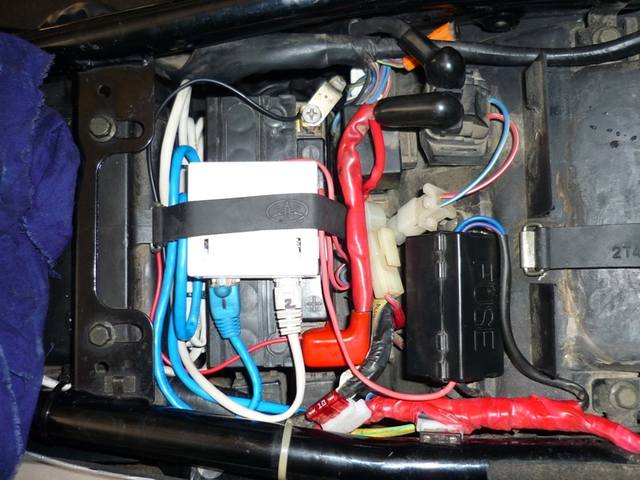

Как проверили ... можно все устанавливать на мот ... индикатор я разместил на панели мото.. а блок под сидением....
НУ вот и все .... все работает ... откатаю лето  посмотрим как все это будет функционировать ......

Блок управления


Укомплектовано

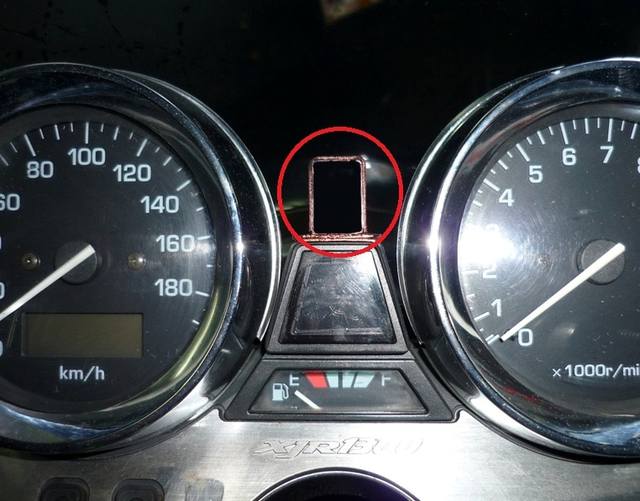

Индикатор


Проверка на ходу

P.S. Провод питания схемы нужно подключать не к аккумулятору напрямую... а куда нибудь где плюс появляется после включения зажигания ...  а то индикатор всегда будет гореть...  я планирую.. в блок предохранителей подключить...

>>>Источник<<<

Спс...
« Последнее редактирование: 29 Январь 2014, 04:36:08 от Grom-Skynet »
Записан
...Нет судьбы кроме той, что мы сами творим... ;)

Rocky

  • Ветеран
  • *****
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 1748
  • Skype: Rockyxjr
  • У Амана ХыЖыР 1200
    • Yamaha XJR 1200
    • Алма-ата - Южная Столица
Re: Индикатор передач Yamaha xjr 1200-1300
« Ответ #1 : 19 Март 2012, 12:45:14 »

фото не вижу, пробую отдельно открыть во вкладке выскакивает ошибка - у вас нет доступа в данный раздел :(


перезалей на радикал плиз, оттуда я увижу фото
Записан
Когда государству от тебя что-то нужно, оно называет себя Родиной

Grom-Skynet

  • Адепт ЧОКа
  • Ветеран
  • *
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 3272
  • Skype: Kalipso3345
  • Нижегородская обл.
    • Yamaha xjr 1300 1999
    • МотоМастерская
Re: Индикатор передач Yamaha xjr 1200-1300
« Ответ #2 : 19 Март 2012, 12:52:44 »

Да все ок будет ... я не хочу на другой хостинг заливать ... проверяй щас первые фотки должны быть видны... правда они будут дублированы с низу...
Записан
...Нет судьбы кроме той, что мы сами творим... ;)

Asverus

  • СтариЧОК
  • ****
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 413
  • XJR - forever
    • XJR 1200 Black
    • Москва
Re: Индикатор передач Yamaha xjr 1200-1300
« Ответ #3 : 19 Март 2012, 12:53:49 »

фото не вижу, пробую отдельно открыть во вкладке выскакивает ошибка - у вас нет доступа в данный раздел :(


перезалей на радикал плиз, оттуда я увижу фото

 Аналогично !
Записан

Grom-Skynet

  • Адепт ЧОКа
  • Ветеран
  • *
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 3272
  • Skype: Kalipso3345
  • Нижегородская обл.
    • Yamaha xjr 1300 1999
    • МотоМастерская
Re: Индикатор передач Yamaha xjr 1200-1300
« Ответ #4 : 19 Март 2012, 12:55:27 »

все понятно ... ща залью на фото хостинг ... другой...
Записан
...Нет судьбы кроме той, что мы сами творим... ;)

5atric

  • СтариЧОК
  • ****
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 372
  • Мой Хыжыр 1200
    • Томск
Re: Индикатор передач Yamaha xjr 1200-1300
« Ответ #5 : 19 Март 2012, 13:02:43 »

фото не вижу, пробую отдельно открыть во вкладке выскакивает ошибка - у вас нет доступа в данный раздел :(


перезалей на радикал плиз, оттуда я увижу фото
+1
Записан
Совершенно не важно, какие люди тебя окружают. Думай - кто Ты есть?!

Grom-Skynet

  • Адепт ЧОКа
  • Ветеран
  • *
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 3272
  • Skype: Kalipso3345
  • Нижегородская обл.
    • Yamaha xjr 1300 1999
    • МотоМастерская
Re: Индикатор передач Yamaha xjr 1200-1300
« Ответ #6 : 19 Март 2012, 13:09:58 »

Первую фотку видно ???
Записан
...Нет судьбы кроме той, что мы сами творим... ;)

5atric

  • СтариЧОК
  • ****
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 372
  • Мой Хыжыр 1200
    • Томск
Re: Индикатор передач Yamaha xjr 1200-1300
« Ответ #7 : 19 Март 2012, 13:10:43 »

Первую фотку видно ???
ДА
Записан
Совершенно не важно, какие люди тебя окружают. Думай - кто Ты есть?!

Grom-Skynet

  • Адепт ЧОКа
  • Ветеран
  • *
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 3272
  • Skype: Kalipso3345
  • Нижегородская обл.
    • Yamaha xjr 1300 1999
    • МотоМастерская
Re: Индикатор передач Yamaha xjr 1200-1300
« Ответ #8 : 19 Март 2012, 13:44:53 »

Статья закончена ... последнею фотку заменю.....   ;)
Записан
...Нет судьбы кроме той, что мы сами творим... ;)

5atric

  • СтариЧОК
  • ****
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 372
  • Мой Хыжыр 1200
    • Томск
Re: Индикатор передач Yamaha xjr 1200-1300
« Ответ #9 : 19 Март 2012, 13:48:07 »

Ништяк однако!!!  :D
Автор молодчик!!!!!!!  *friends*
Записан
Совершенно не важно, какие люди тебя окружают. Думай - кто Ты есть?!

Gid81

  • СтариЧОК
  • ****
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 374
    • MTR Clemens
    • Оренбургская обл., г. Новотроицк

Это 5+  *good2*
Записан

Tony_XJR

  • Admin
  • Ветеран
  • *
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 5854
  • Skype: biker45rus
    • Honda CBR1100XX
    • Шадринск
    • Yamaha XJR-Club Russian Community

Хорошая статья! Спасибо за труды  *drink*
Записан

MAHA

  • Ветеран
  • *****
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 1112
    • XJR1300 '99 FCR39
    • Москва Щукино

Супер!!! Не думал, что это можно реализовать простым электро-механическим путём! Спасибо!
Записан

Rocky

  • Ветеран
  • *****
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 1748
  • Skype: Rockyxjr
  • У Амана ХыЖыР 1200
    • Yamaha XJR 1200
    • Алма-ата - Южная Столица

то ли лыжи не едут, то ли я что-то упустил, никак не разберусь

по схеме "+" идет на питание индикатора, т.е. он постоянно подключен к схеме, а "-" по логике вещей приходит с датчика нейтрали, который в свою очередь при соприкосновении с винтами на крышке замыкает цепь и на индикаторе загорается передача, но на видеозаписи почему-то на винты подаётся "+" как так?

на каждой передаче проверяем контакт с массой .. любым мультиметром в режиме прозвонки ... если нет контакта то нужно довернуть тот или иной винт ....

т.е. с датчика всё-таки приходит "-"
Записан
Когда государству от тебя что-то нужно, оно называет себя Родиной

Shad

  • Постоялец
  • ***
  • Оффлайн Оффлайн
  • Пол: Мужской
  • Сообщений: 224
    • Yamaha TDM900
    • Долгопрудный

то ли лыжи не едут, то ли я что-то упустил, никак не разберусь

по схеме "+" идет на питание индикатора, т.е. он постоянно подключен к схеме, а "-" по логике вещей приходит с датчика нейтрали, который в свою очередь при соприкосновении с винтами на крышке замыкает цепь и на индикаторе загорается передача, но на видеозаписи почему-то на винты подаётся "+" как так?

на каждой передаче проверяем контакт с массой .. любым мультиметром в режиме прозвонки ... если нет контакта то нужно довернуть тот или иной винт ....

т.е. с датчика всё-таки приходит "-"
Видео невнимательно смотришь :) Тестер в режиме амперметра, по ходу, второй щуп на - акб, а тонкий красный провод с + акб это питание схемы, на фотках видно :). Т.е подается туда как раз - с акб.
Grom-Skynet: А можешь подсказать модель семисегментника? А то мне кажется, что на нем ток высоковат, т.е диоды быстро стареть будут и терять яркость...
